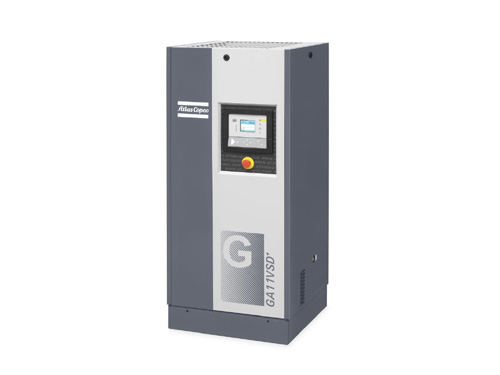

GA 7-15 VSD+: Compressores de parafuso rotativo com injeção de óleo+, 7-15 kW / 10-20 hp
Dados técnicos
- Unidades: Métrica
- Dimensões inglesas
Especificações técnicas
- Capacidade FAD (l/s) 6.7 – 41.2 l/s
- Capacidade FAD (m³/h, cfm) 21.1 – 148.3 m³/h
- Pressão de trabalho 4 – 13 bar(e)
- Potência instalada do motor 7 – 15 kW
Descrição
Com o seu inovador design vertical, o compressor GA 7-37 VSD+ da Atlas Copco revoluciona a indústria dos compressores. Oferece o Accionamento de Velocidade Variável de série, um motor compacto e uma área de ocupação reduzida devido ao seu design concebido internamente e à tecnologia iPM (Íman Permanente). O compressor GA 7-37 VSD+ reduz em média 50% do consumo de energia, mesmo nas condições de funcionamento mais difíceis. O compressor GA 7-37 VSD+ é o compressor de ar do futuro, concebido internamente pela Atlas Copco. Irá estabelecer um novo padrão durante muitos anos, colocando a Atlas Copco na posição de líder da indústria do ar comprimido.
EFICIENTE
- Redução média de 20% do Consumo de Energia Específica (SER) em comparação com os actuais modelos GA VSD. O VSD+ ecologicamente eficiente apresenta uma redução média de 50% do consumo de energia em comparação com os actuais modelos.
- Além das poupanças de energia, existe um aumento de até 12% do Débito de Ar Livre (FAD) em toda a gama.
- O eficiente motor do ventilador (ERP 2015) reduz o consumo de electricidade e os níveis de ruído.
- Eficiência mais elevada do motor (iPM), até 96,8%, superando os níveis de eficiência dos motores IE3.
FIÁVEL
- Manutenção reduzida: menos componentes, maior tempo operacional.
- Sem preocupações: o compressor GA 7-37 VSD+ foi testado exaustivamente no terreno ao longo de três anos.
- Tem por base uma combinação única de tecnologias comprovadas e componentes existentes, idealmente combinados pela experiência e pelos conhecimentos exclusivos da Atlas Copco.
INTELIGENTE
- Design elegante e revolucionário.
- Funcionamento controlado por frequência de série (VSD+), secador integrado disponível.
- Menos componentes e poucas opções: lista impressionante de características de série.
- Design ecológico, utilização eficiente do material.
DESIGN VERTICAL INOVADOR
A Atlas Copco alterou por completo a indústria do ar comprimido ao redesenhar a disposição convencional do típico compressor de ar. Em vez do habitual design horizontal que ocupa imenso espaço, o novo compressor GA 7-37 VSD+ apresenta uma disposição vertical com uma área de ocupação reduzida. Esta disposição permite ocupar menos espaço de trabalho, facilita o acesso para a manutenção, acelera o tempo de fabrico e reduz os custos totais de propriedade para todos os clientes.
COMPACTO
- Área de ocupação extremamente reduzida.
- O design inteligente permite encostar o compressor GA 7-37 VSD+ a uma parede.
- Robusto: o motor é arrefecido a óleo; o rotor e o motor do elemento partilham o mesmo eixo.
- Sistema de transmissão: ligação directa entre o elemento e o motor.
- Nível de ruído extremamente baixo, com compartimentos separados para o sistema de transmissão e para o arrefecimento.
No topo da economia de energia, o GA VSD+ realiza um aumento de Descarga livre efetiva de ar (FAD) de até 12%. O design do motor e o trem de força são protegidos por patentes pendentes.
Integração do sistema de ar – O GA VSD+ é compacto, com um tamanho menor que metade do GA VSD atual. Graças ao motor silencioso e trem de força totalmente fechado, este compressor funciona silenciosamente a 62 dB(A). Graças a seu design inteligente, todas as peças de manutenção são facilmente acessíveis, e o compressor permite instalação próxima a uma parede ou até mesmo em cantos.
Monitoração por controles avançados – Para maximizar a eficiência e a confiabilidade, o Elektronikon® controla o motor principal e regula a pressão do sistema dentro de uma faixa de pressão estreita e predefinida. Este controlador pode ser adaptado para as necessidades específicas do cliente com sensores extras, contatos digitais, barramento de campo e funções de comunicação por Internet e SMS. Combinado com o controlador de múltiplas unidades ES, otimiza-se a operação de toda a sala de compressores.
Tratamento de ar integrado – O GA VSD+ está disponível em uma versão Full Feature que inclui secador refrigerante integrado e econômico de última geração.
Vídeo
Características
Dados técnicos
- Unidades: Métrica
- Dimensões inglesas
Especificações técnicas
- Capacidade FAD (l/s) 6.7 – 41.2 l/s
- Capacidade FAD (m³/h, cfm) 21.1 – 148.3 m³/h
- Pressão de trabalho 4 – 13 bar(e)
- Potência instalada do motor 7 – 15 kW
Um passo em frente no que diz respeito a monitorização e controlos
O sistema operativo Elektronikon® de próxima geração oferece uma vasta variedade de funções de controlo e monitorização que lhe permitem aumentar a eficiência e fiabilidade do seu compressor. Para maximizar a eficiência energética, o Elektronikon®controla o motor de accionamento principal e regula a pressão do sistema dentro de uma banda de pressão predefinida e estreita.
Programação dupla da pressão
A maior parte dos processos de produção origina necessidades variáveis que, por sua vez, podem dar origem a desperdícios de energia nos períodos de baixa utilização. Através do Elektronikon®, pode criar, manual ou automaticamente, duas bandas de pressão do sistema diferentes, para optimizar a utilização de energia e reduzir os custos.
Temporizador semanal
O relógio integrado permite a definição de temporizadores para prestar apoio a qualquer esquema de trabalho – por dia, por semana, ou completamente personalizável para se adequar à sua situação e necessidades específicas.
Tecnologia Saver Cycle integrada
A tecnologia Saver Cycle do ventilador reduz o consumo de energia ao desligar o ventilador nas aplicações de pouca carga. Com um sensor de temperatura ambiente para monitorizar a supressão necessária do ponto de orvalho, o Elektronikon® arranca e pára o secador, minimizando a utilização de energia.
A tecnologia de Accionamento de Velocidade Variável+ (VSD+) da gama GA da Atlas Copco acompanha de perto a necessidade de ar, ajustando automaticamente a velocidade do motor. Em combinação com o design inovador do motor iPM (Íman Permanente), o resultado é uma poupança média de energia de 50% e uma redução média de 37% no custo do ciclo de vida de um compressor. O VSD+ funciona com motores de íman permanentes, concebidos internamente.
POR QUÊ A TECNOLOGIA DE ACCIONAMENTO DE VELOCIDADE VARIÁVEL DA ATLAS COPCO?
- Poupança média de energia de 50% com uma extensa gama de caudal (20-100%).
- Controlador integrado Elektronikon® Graphic controla a velocidade do motor e inversor de frequência de elevada eficiência.
- Sem tempo de paralisação ou perdas por descarga durante o funcionamento.
- Com o motor especial VSD+, o compressor pode arrancar ou parar sob pressão total do sistema sem que seja necessária a descarga.
- Elimina penalizações por picos de corrente durante o arranque.
- Minimiza as fugas no sistema devido a uma pressão inferior do sistema.
- Em conformidade com as directivas EMC (2004/108/EG).
Excelência em qualidade de ar integrada
O ar comprimido não tratado contém humidade e aerossóis que aumentam o risco de corrosão e de fugas do sistema de ar comprimido. Isto pode danificar o sistema de ar e contaminar o produto final. Os custos de manutenção podem exceder largamente os custos com o tratamento do ar. Os nossos compressores proporcionam ar limpo e seco que aumenta a fiabilidade do seu sistema, evitando tempo de paralisação dispendioso e atrasos na produção, garantindo a qualidade dos seus produtos.
VSD+ para uma poupança média de energia de 50%*
Em praticamente todas as centrais de ar comprimido, as necessidades de ar variam em função de diferentes factores, tal como a hora do dia, a semana ou até o mês. Intensas medições e estudos de perfis de necessidades de ar comprimido indicam que muitos compressores apresentam variações significativas nas necessidades de ar.
